Thiết bị thu thập và truyền dữ liệu (Datalogger) là một trong những thiết bị quan trọng không thể thiếu trong hệ thống quan trắc môi trường tự động hiện nay. Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý hoạt của thiết bị thu thập và truyền dữ liệu quan trắc môi trường. Đồng thời, giới thiệu giải pháp quan trắc môi trường trọn gói mà Công ty Cổ phần Việt ECO cho các bạn tham khảo!

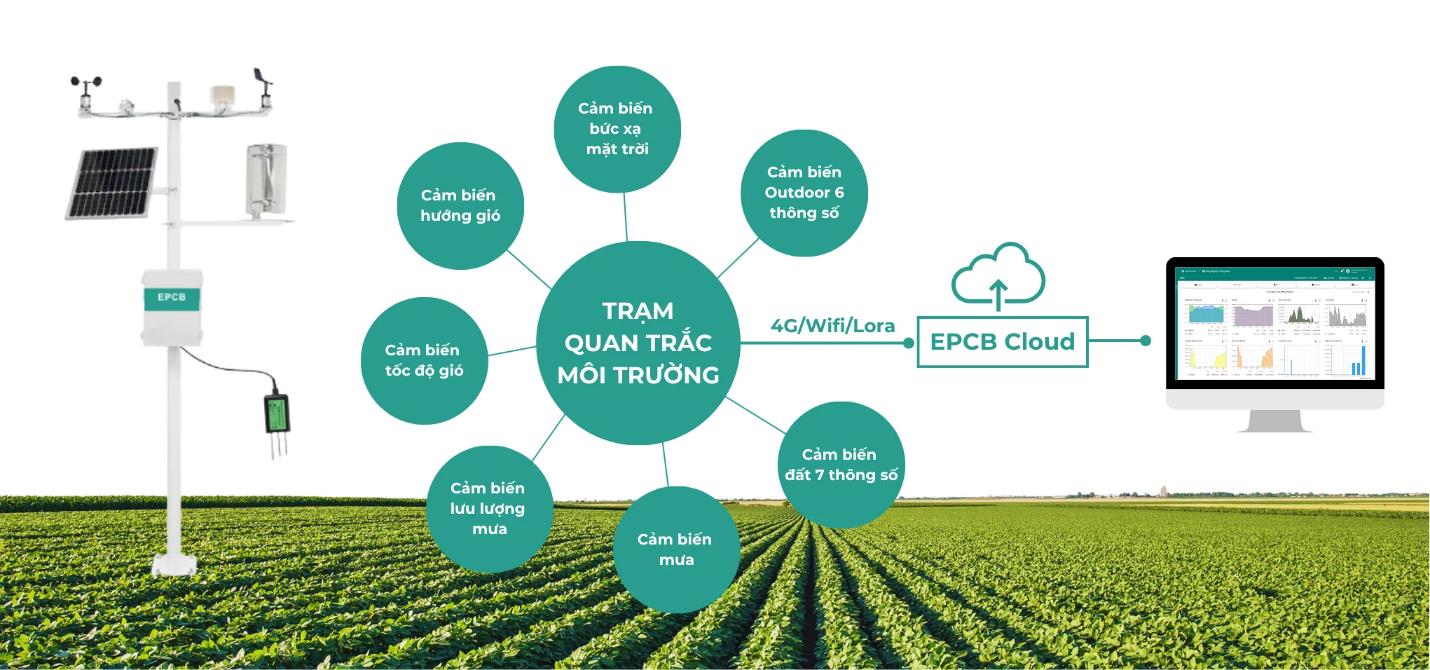

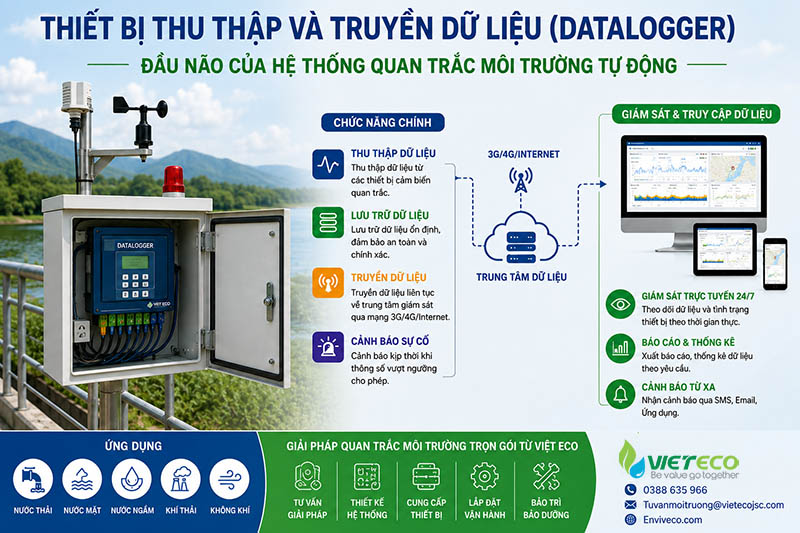

Thiết bị thu thập và truyền dữ liệu đóng vai trò đầu não trong hệ thống quan trắc chất lượng tự động.
Thiết Bị Thu Thập Và Truyền Dữ Liệu (Datalogger) Là Gì?
Trong hệ thống quan trắc môi trường tự động, thiết bị thu thập và truyền dữ liệu (data logger hay datalogger) là thiết bị điện tử thông minh có nhiệm vụ thu thập, lưu trữ và truyền dữ liệu từ các cảm biến quan trắc trong hệ thống. Những dữ liệu này bao gồm: pH, COD, BOD, TSS, amoni, bụi mịn, khí thải hoặc các tín hiệu analog tiêu chuẩn như 4-20mA và 0-10V.
Thiết bị này không chỉ thu thập, lưu trữ và truyền dữ liệu liên tục mà còn hỗ trợ xử lý tín hiệu, cảnh báo khi vượt ngưỡng cho phép. Nhờ đó, doanh nghiệp có thể giám sát môi trường theo thời gian thực, nâng cao hiệu quả vận hành, đồng thời đáp ứng yêu cầu về quản lý và báo cáo dữ liệu quan trắc của cơ quan chức năng.
Về bản chất thì Datalogger không trực tiếp đo các thông số trong môi trường mà chỉ đóng vai trò là trung tâm xử lý. Thiết bị này sẽ nhận tín hiệu từ các cảm biến sau đó chuyển đổi thành dữ liệu số, xử lý, lưu trữ và truyền dữ liệu đến hệ thống giám sát. Toàn bộ quá trình này sẽ được diễn ra theo chu trình khép kín bao gồm 4 bước cơ bản sau đây:
Bước 1: Thu nhận dữ liệu từ thiết bị cảm biến
Thiết bị sẽ được kết nối trực tiếp với các thiết bị cảm biến tại hiện trường (pH, TSS, COD, bụi mịn…) sau đó tiếp nhận các tín hiệu chuẩn dạng Analog (4-20mA, 0-10V), Digital (Pulse, Modbus RTU/RS485).
Bước 2: Xử lý và chuẩn hóa dữ liệu
Từ các tín hiệu thô nhận được ban đầu, thiết bị sẽ tiến hành số hóa tín hiệu analog thành các giá trị đo thực tế theo đúng đơn vị (mg/l, µg/m³…).
Bước 3: Lưu trữ dữ liệu
Dữ liệu sau khi được xử lý sẽ được lưu tạm vào bộ nhớ trong của thiết bị trước khi truyền đi. Bước này rất quan trọng để tránh mất mát khi gặp sự cố gián đoạn mạng.
Bước 4: Truyền dữ liệu về trung tâm
Thiết bị đóng gói dữ liệu theo giao thức truyền thông công nghiệp (FTP, FTPS, MQTT, HTTP) gửi dữ liệu qua hạ tầng không dây (4G/GPRS) hoặc có dây (Ethernet/LAN) về trung tâm nhận dữ liệu.
Dữ liệu sau khi được thu thập sẽ đưa về trung tâm để xử lý theo tiêu chuẩn rồi mới truyền đến cơ quan quản lý giám sát.
Các Tiêu Chuẩn, Quy Chuẩn Áp Dụng Cho Thiết Bị Datalogger
Trong các hệ thống quan trắc tự động tại Việt Nam, thiết bị Datalogger không chỉ đơn thuần là thiết bị thu thập dữ liệu mà còn quyết định tính chính xác, toàn vẹn và liên tục của dữ liệu quan trắc. Chính vì vậy, khi lắp đặt các thiết bị này tại các trạm quan trắc cần phải đáp ứng các tiêu chuẩn kỹ thuật và quy định do cơ quản quản lý ban hành.
Các quy định này góp phần đảm bảo dữ liệu được ghi nhận từ hiện trường có thể truyền đến cơ quan quản lý một cách chính xác, minh bạch và không bị chỉnh sửa. Dưới đây là một số văn bản pháp lý quan trọng mà các bạn cần lưu ý khi lắp đặt thiết bị thu thập và truyền dữ liệu quan trắc:
- Thông tư số 10/2021/TT-BTNMT ngày 30/06/2021 của Bộ Tài nguyên và Môi trường: Quy định kỹ thuật quan trắc môi trường và quản lý thông tin, dữ liệu quan trắc chất lượng môi trường.
- Thông tư số 17/2021/TT-BTNMT của Bộ Tài nguyên và Môi trường quy định về quản lý dữ liệu quan trắc.
- Công văn số 3178/BTNMT-TCMT ngày 15/06/2020 của Bộ Tài nguyên và Môi trường: Về việc thực hiện kiểm soát, truyền, nhận số liệu quan trắc tự động, liên tục.
Việc lựa chọn thiết bị thu thập và truyền dữ liệu quan trắc môi trường theo các tiêu chuẩn và quy định nêu trên không chỉ giúp hệ thống quan trắc vận hành ổn định, mà còn đảm bảo dữ liệu quan trắc được cơ quan quản lý chấp nhận. Đây cũng là một trong những tiêu chí quan trọng khi đầu tư các hệ thống quan trắc nước thải, khí thải và môi trường tự động theo yêu cầu của pháp luật hiện hành.

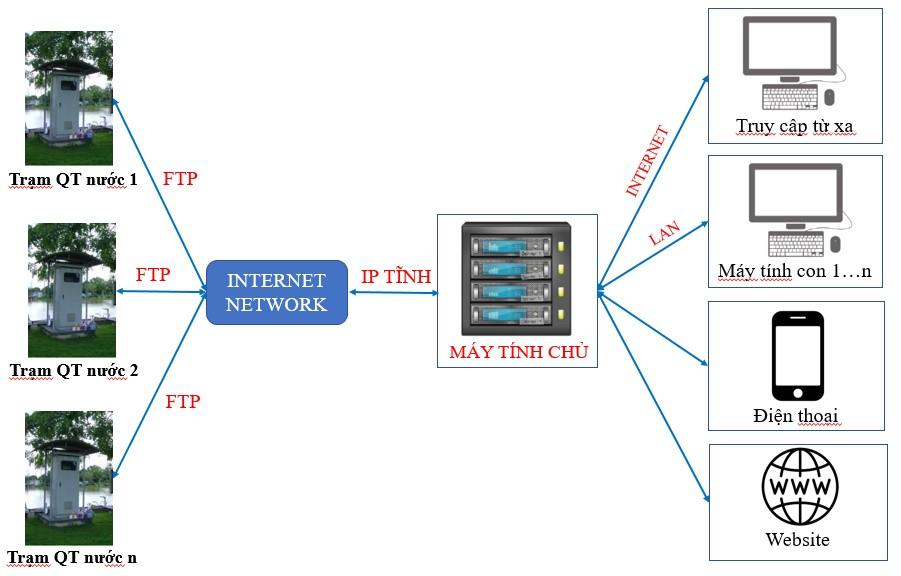

Mô hình thu thập và xử lý dữ liệu từ các trạm quan trắc.
Việt ECO – Đơn Vị Cung Cấp Thiết Bị Và Giải Pháp Quan Trắc Môi Trường Uy Tín Hàng Đầu
Công ty cổ phần Việt ECO là một trong những đơn vị uy tín trong lĩnh vực cung cấp thiết bị và giải pháp quan trắc môi trường tự động tại Việt Nam. Công ty hiện đang cung cấp các dòng thiết bị thu thập và truyền dữ liệu thế hệ mới với nhiều tính năng nổi bật.
Toàn bộ thiết bị thu thập dữ liệu do Việt ECO cung cấp đều được kiểm định kỹ càng đảm bảo khả năng hoạt động ổn định trong điều kiện môi trường khắc nghiệt. Đặc biệt, các thiết bị còn được cài đặt tương thích với định dạng dữ liệu yêu cầu của Sở Tài nguyên và Môi trường các tỉnh, thành phố.
Với đội ngũ kỹ sư giàu kinh nghiệm, Việt ECO còn hỗ trợ tư vấn thiết kế hệ thống quan trắc phù hợp với đặc thù từng loại hình sản xuất, từ đó tối ưu chi phí đầu tư mà vẫn đảm bảo tuân thủ đầy đủ quy chuẩn kỹ thuật.
Không chỉ dừng lại ở việc cung cấp thiết bị phần cứng, công ty còn nghiên cứu và phát triển các giải pháp phần mềm tích hợp đi kèm mang đến hệ thống giám sát toàn diện cho các nhà máy, khu công nghiệp và đô thị.
Ngoài ra, Việt ECO còn cam kết đồng hành cùng khách hàng trong suốt quá trình sử dụng thiết bị thông qua các dịch vụ bảo trì và bảo dưỡng định kỳ. Nếu trong quá trình hoạt động có sự cố phát sinh, đội ngũ nhân viên kỹ thuật sẽ hỗ trợ khách hàng xử lý nhanh chóng.

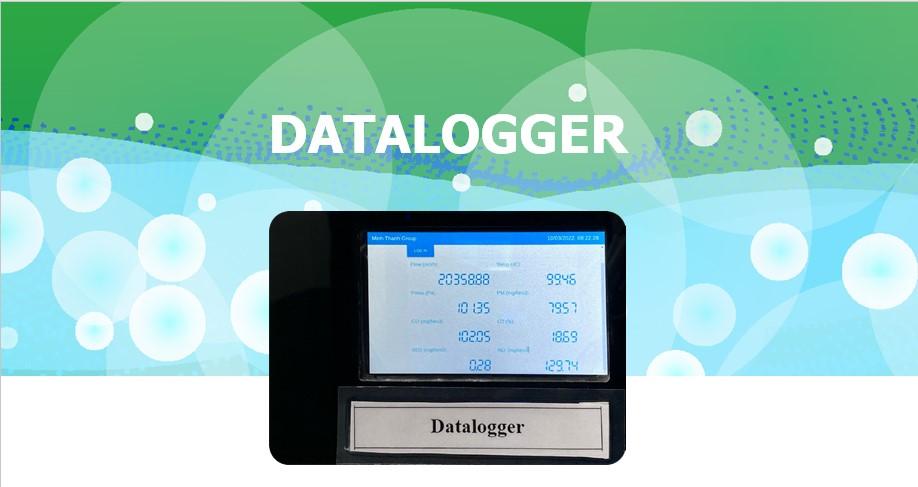

Việt ECO cung cấp thiết bị Datalogger đạt tiêu chuẩn kỹ thuật và quy định của nhà nước.
Thông Số Kỹ Thuật Chi Tiết Bộ Datalogger Chuyên Dụng của Việt ECO
Bộ truyền nhận dữ liệu do Việt ECO cung cấp được xây dựng trên nền tảng công nghệ hiện đại đáp ứng các tiêu chuẩn khắt khe về kỹ thuật. Dưới đây là bảng đặc tính kỹ thuật phần cứng & kết nối của thiết bị cho các bạn tham khảo:
| Hạng mục | Chi tiết thông số kỹ thuật |
| Bộ vi xử lý (CPU) | Broadcom BCM2711, Quad core Cortex-A72 (ARM v8) 64-bit SoC 1.5GHz |
| Bộ nhớ RAM | LPDDR4-2400 SDRAM (2GB) |
| Hệ điều hành | Linux giúp hệ thống hoạt động ổn định, dễ nâng cấp phần mềm, chạy đa nhiệm thời gian thực. |
| Cổng USB | 2 cổng USB 3.0 và 2 cổng USB 2.0. |
| Cổng mạng | Cổng mạng (Gigabitethernet).1 cổng RS232, 1cổng RS485 |
| Đầu vào Tín hiệu (Input) | • 8 cổng Analog Input (4-20mA)
• 8 ngõ vào số đa năng (Digital Input, hỗ trợ đếm xung 250Hz) |
| Đầu ra Điều khiển (Output) | • 12 ngõ ra số cho mục đích điều khiển (tín hiệu 24VDC)
• Đầu ra điều khiển Transistor Collector hở (Điều khiển bơm, điều khiển lấy mẫu) |
| Cổng giao tiếp / Truyền thông | • 1 cổng mạng Gigabit Ethernet
• 1 cổng RS485 & 1 cổng RS232 • 2 cổng USB 3.0 & 2 cổng USB 2.0 |
| Màn hình hiển thị & Xuất hình | • Màn hình tại chỗ: HMI OLED graphic display (128×64 pixels)
• 2 cổng Micro HDMI xuất màn hình độ phân giải lên tới 4K |
| Bộ nhớ & Khả năng lưu trữ | • Dung lượng bộ nhớ tích hợp 16GB (cho phép lưu trữ dữ liệu từ 2 đến 3 năm)
• Hỗ trợ khe cắm thẻ nhớ SD card mở rộng lên đến 32GB |
| Nguồn điện | DC 5V-3A DC chuẩn giao tiếp USB-C |
Ứng Dụng Thiết Bị Thu Thập Dữ Liệu Trong Các Giải Pháp Do Việt ECO Cung Cấp
Thiết bị thu thập và truyền dữ liệu do Việt ECO cung cấp hiện đang được ứng dụng trong rất nhiều hệ thống quan trắc môi trường khác nhau. Dưới đây là một số ứng dụng tiêu biểu cho các bạn tham khảo:
Hệ thống quan trắc nước thải tự động liên tục
Thiết bị thu thập và truyền dữ liệu do Việt ECO cung cấp thường được lắp đặt trong các trạm quan trắc nước thải tự động của các doanh nghiệp. Thiết bị này sẽ tiếp nhận tín hiệu từ các đầu đo pH, COD, TSS, Amoni nhiệt độ và lưu lượng. Các dữ liệu sau khi được thu thập sẽ truyền trực tiếp đến trung tâm xử lý dữ liệu của Sở Tài Nguyên và Môi trường.

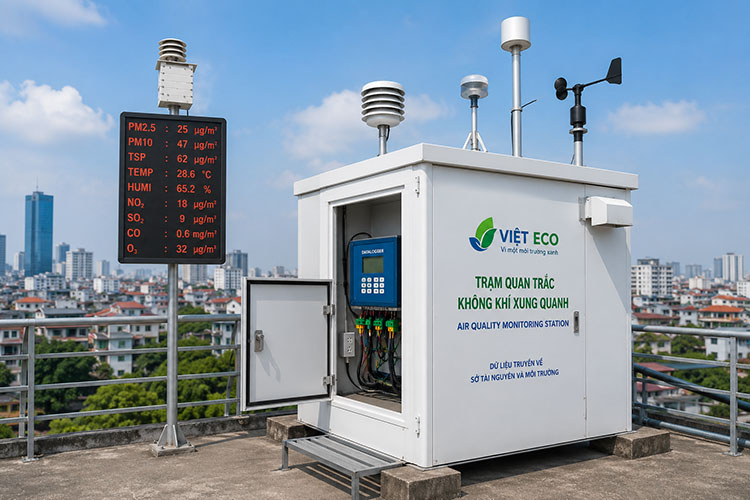

Thiết bị thu thập và truyền dữ liệu được lắp trong các trạm quan trắc không khí xung quanh.
Hệ thống quan trắc không khí xung quanh
Thiết bị thu thập dữ liệu còn được tích hợp trong các trạm quan trắc không khí xung quanh để thu thập các dữ liệu về bụi mịn PM2.5, PM10, tiếng ồn hay các chỉ số môi trường khác. Các thông số này sẽ phục vụ công tác đánh giá chất lượng không khí tại các khu đô thị, khu dân cư hay khu công nghiệp…
Hệ thống quan trắc khí thải công nghiệp
Đối với các nhà máy, xí nghiệp và xưởng sản xuất nếu phát sinh khí thải đều phải lắp đặt hệ thống quan trắc khí thải. Thiết bị thu thập và truyền dữ liệu quan trắc của Việt ECO sẽ thu thập dữ liệu từ các cảm biến đo bụi mịn, SO2, NOx hay CO. Từ các dữ liệu thu được sẽ giúp cho doanh nghiệp chủ động điều chỉnh quy trình sản xuất nếu xuất hiện các thông số bất thường.
Hệ thống quan trắc nước mặt và nước ngầm
Đối với các trạm quan trắc chất lượng nước mặt và nước ngầm, thiết bị sẽ giúp thu thập dữ liệu và theo dõi diễn biến chất lượng nguồn nước theo thời gian thực. Qua đó hỗ trợ công tác cảnh báo sớm khi thấy dấu hiệu ô nhiễm.

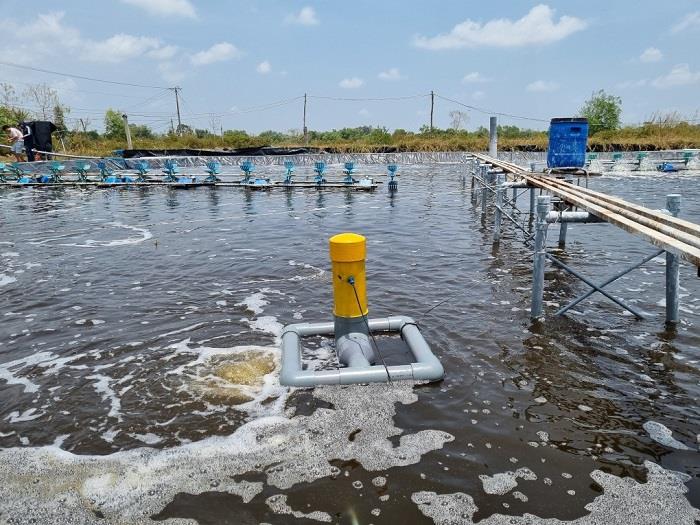

Trạm quan trắc dữ liệu nước mặt
Lý Do Nên Chọn Giải Pháp Quan Trắc Và Truyền Dữ Liệu Từ Việt ECO
Trên thị trường hiện nay có rất nhiều đơn vị nhận cung cấp thiết bị quan trắc và truyền dữ liệu tuy nhiên không phải đơn vị nào cũng đảm bảo chất lượng. Vì thế, các bạn nên ưu tiên chọn những đơn vị giàu kinh nghiệm và có năng lực chuyên môn cao. Công ty Cổ phần Việt ECO với kinh nghiệm nhiều năm trong lĩnh vực quan trắc môi trường chính là lựa chọn đáng cân nhắc cho các bạn tham khảo.
Công ty hiện đang là đối tác tin cậy của hàng trăm doanh nghiệp, khu công nghiệp trên toàn quốc nhờ vào những ưu điểm vượt trội như sau:
- Cam kết thiết bị chính hãng được kiểm định nghiêm ngặt: Toàn bộ thiết bị thu thập và truyền dữ liệu quan trắc môi trường của Việt ECO đều là hàng nhập khẩu chính hãng 100%. Sản phẩm có đầy đủ chứng nhận CO, CQ đi kèm với hỗ trợ kiểm định/hiệu chuẩn theo đúng tiêu chuẩn đo lường.
- Cung cấp giải pháp trọn gói: Việt ECO không chỉ bán thiết bị đơn lẻ mà còn cung cấp giải pháp tổng thể từ khảo sát, thiết kế, thi công lắp đặt trạm quan trắc, tích hợp Datalogger đến kết nối phần mềm giám sát.
- Đội ngũ kỹ thuật viên hỗ trợ 24/7: Hệ thống quan trắc tự động hoạt động liên tục không ngừng nghỉ. Đội ngũ kỹ sư của Việt ECO luôn sẵn sàng hỗ trợ kỹ thuật, xử lý sự cố kết nối và truyền dữ liệu nhanh chóng. Đảm bảo luồng dữ liệu của nhà máy giám sát không bị gián đoạn.
- Tối ưu chi phí đầu tư: Dựa trên quy mô thực tế của từng nhà máy, Việt ECO sẽ tư vấn cấu hình thiết bị tối ưu tránh lãng phí nhưng vẫn đảm bảo đầy đủ các yêu cầu kỹ thuật và pháp lý.
Kết luận
Thiết bị thu thập và truyền dữ liệu (Datalogger) đóng vai trò quan trọng trong hạ tầng giám sát môi trường tự động hiện nay. Khi lựa chọn thiết bị Datalogger, các bạn lưu ý phải chọn đơn vị cung cấp thiết bị uy tín để đảm bảo chất lượng, tối ưu chi phí và yên tâm về mặt tuân thủ pháp lý.
Nếu doanh nghiệp của bạn đang cần tư vấn về hệ thống quan trắc môi trường tự động hoặc thiết bị truyền dữ liệu data logger phù hợp với đặc thù sản xuất. Hãy gọi điện đến số hotline của Việt ECO để được đội ngũ kỹ sư khảo sát và tư vấn giải pháp tối ưu nhất.
